Грунтовые анкеры: описание, характеристики, цена

Грунтовый анкер – это наклонная свая, удерживающая подпорную стену или котлован от перемещений по горизонтали.
Анкеры используются для крепления ограждения котлованов, подпорных стен и удержания откосов и склонов. Реже анкерные системы используются для удержания подземных резервуаров и помещений от подъёма на всплытия.

Сегодня грунтовые анкеры изготовляют по двум технологиям:

— Грунтовые анкеры Titan (По этой технологии также изготовляются анкеры «ГСТ», «Атлант», «Геоизол», «Титан» и другие)

— Буроинъекционные прядевые анкеры.

У обеих технологий устройства грунтовых анкеров есть сильные и слабые стороны. Давайте разберёмся подробнее.

Грунтовые анкеры Титан

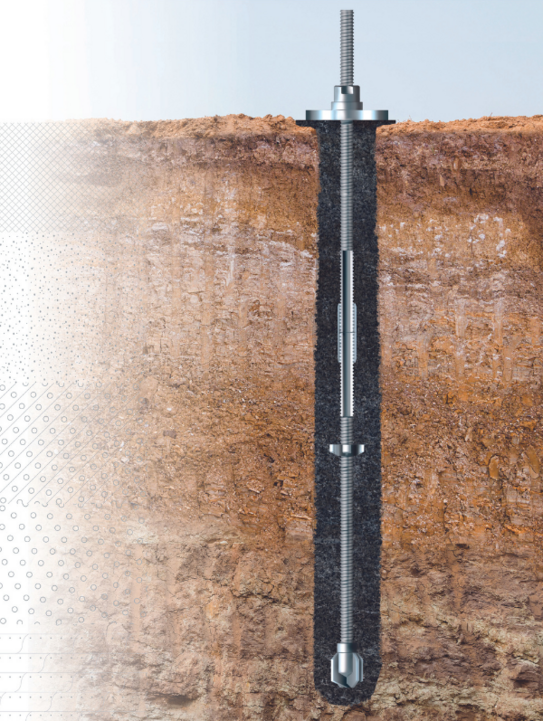

Установка грунтового анкера по технологии Титан происходит в одну стадию: бурение скважины, армирование и цементация грунтов (формирование корня анкера) происходит одновременно. Главное преимущество этого метода – высокая производительность, по сравнению с устройством буроинъекционных анкеров со шнековым бурением.

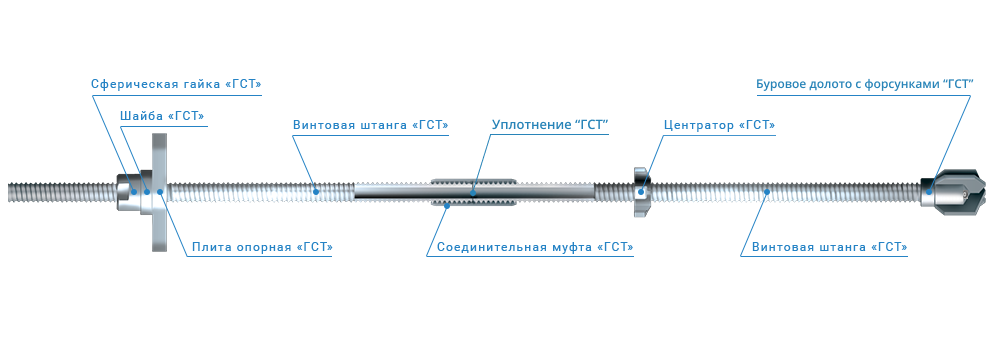

Основной несущий элемент анкера — трубчатая винтовая штанга — «теряемый» буровой снаряд, остающийся после устройства в теле анкера. Корень такого анкера создаётся путём нагнетания цементного раствора через штанги. При использовании специальных уплотнений, трубчатые штанги можно использовать в комплексе с технологией струйной цементации Jet-1 для формирования более крупного корня анкера (диаметром 300-600 мм).

Соединение штанг между собой осуществляется с помощью муфт. Длина такого анкера ограничивается мощностью буровой установки и в теории может достигать 50 метров.
Линейка размеров от 0,5 до 3 метров позволяет выполнять работы в стеснённых условиях (подвалы, подземные парковки, узкие траншеи и т.д.)
Технология анкеров («Титан», «ГСТ», «Атлант» и других) применяются для увеличения несущей способности фундаментов существующих зданий, так как при устройстве минимизируются технологические осадки.

Грунтовые анкеры, армированные ТВШ («Titan», «ГСТ» «Atlant») обладают следующими преимуществами:

Производительность до 200 п.м. в одну смену (12 часов).
Устройство анкеров и свай в водонасыщенных грунтах без использования дорогостоящих обсадных труб.
Крепление грунтов к уже существующей «стене в грунте» без обвязочного пояса.
Устройство свай и анкеров в стеснённых условиях.
Простота в использовании. Соединение винтовых штанг не требует дополнительной технологической оснастки и организации сварного участка.
Способность воспринимать высокую нагрузку при относительно маленьких габаритах. (Штанги устанавливаются даже вручную).
Отсутствие необходимости использования крупногабаритных буровых установок и специального бурового инструмента.
Складирование ТВШ на строительной площадке занимает меньше места, чем другие виды армирующих элементов.

Грунтовые анкеры, армированные ТВШ («Titan», «ГСТ» «Atlant») обладают следующими преимуществами:

Производительность до 200 п.м. в одну смену (12 часов).
Устройство анкеров и свай в водонасыщенных грунтах без использования дорогостоящих обсадных труб.
Крепление грунтов к уже существующей «стене в грунте» без обвязочного пояса.
Устройство свай и анкеров в стеснённых условиях.
Простота в использовании. Соединение винтовых штанг не требует дополнительной технологической оснастки и организации сварного участка.
Способность воспринимать высокую нагрузку при относительно маленьких габаритах. (Штанги устанавливаются даже вручную).
Отсутствие необходимости использования крупногабаритных буровых установок и специального бурового инструмента.
Складирование ТВШ на строительной площадке занимает меньше места, чем другие виды армирующих элементов.

Буроинъекционные прядевые грунтовые анкеры

Буроинъекционные анкеры – применяются при строительстве сложных технических объектов. Технология заключается в следующем:

Бурение лидерной скважины с применением обсадных труб или использованием специальных растворов, например бентонита.
Опускание в скважину анкерной тяги, состоящей из нескольких прядей стальных 7-проволочных канатов, а также специальных инъекционных трубок, с помощью которых происходит устройство корня анкера.
Заполнение скважины раствором цемента через первую трубку.
Через 48 часов проводится повторная опрессовка цементным раствором.

Количество канатов (тросов) определяется усилием на прядевый анкер. Каждый канат выдерживает нагрузку равную в 200 кН.

Преимущества прядевых грунтовых анкеров:

Чётко выраженная свободная длина анкера, исключающая воздействие на активную призму обрушения котлована.
Использование прядевого анкера в качестве постоянной конструкции. Для этого применяется специальная пластиковая гофра.
Анкерная тяга может быть выполнена по любому типу размеров, даже не кратной метру.

Основной сложностью прядевых анкеров является трудоёмкость процесса, так как канаты опускаются вручную.

Цена грунтового анкера

Цена зависит от сложности конструкции. Чем глубже котлован, тем больше нагрузка на грунтовый анкер и, соответственно, применяются толстостенные штанги с большим диаметром, например 103х26. Также стоимость зависит от географии объекта и геологического строения строительной площадки.

Стоимость 1 п.м. грунтового анкера складывается из:
Стоимости работ (от 2500 до 8000 рублей)
Стоимости трубчатой винтовой штанги или ТВШ от (1000 до 15000 рублей)
Стоимости цемента (от 5000 до 8000 рублей за тонну)

Опыт применения данных технологий позволяет нашей компании подготовить для вас оптимальное решение:

Производство расчётов, на основании которых будет выбрана технология и тип анкера с дальнейшей разработкой проектной и рабочей документации.
В течение 3 дней, в зависимости от сложности проекта, направим вам развёрнутое предложение, включающее в себя информацию о стоимости и сроках выполнения работ.
Устройство грунтовых анкеров в Москве, Крыму, Сочи, Краснодаре и других территорий РФ.
Сопровождение в прохождении экспертизы проекта ограждения котлована.
Оптимизация проектов сторонних организаций
Анализ замены распорной системы на анкерное крепление
